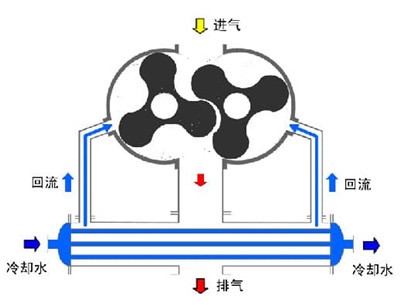

DVQB气冷罗茨真空泵的工作原理：
在泵腔内，有2个三叶转子安装在一对平行轴上，由一对同步齿轮带动做彼此反向的旋转运动。在转子与转子之间、转子与泵壳之间均保持一定的间隙，可以实现高速运行。
与普通罗茨真空泵相比，DVQB系列气冷罗茨真空泵在泵体侧面适当位置设有回流冷却口，可将冷却的气体导入泵腔内以冷却转子，使转子温度保持在规定范围内，因此DVQB气冷罗茨真空泵可以承受更高的压差而不会发生过热。
DVQB气冷罗茨真空泵的应用特点：
※ 可直排大气，无废水排放；

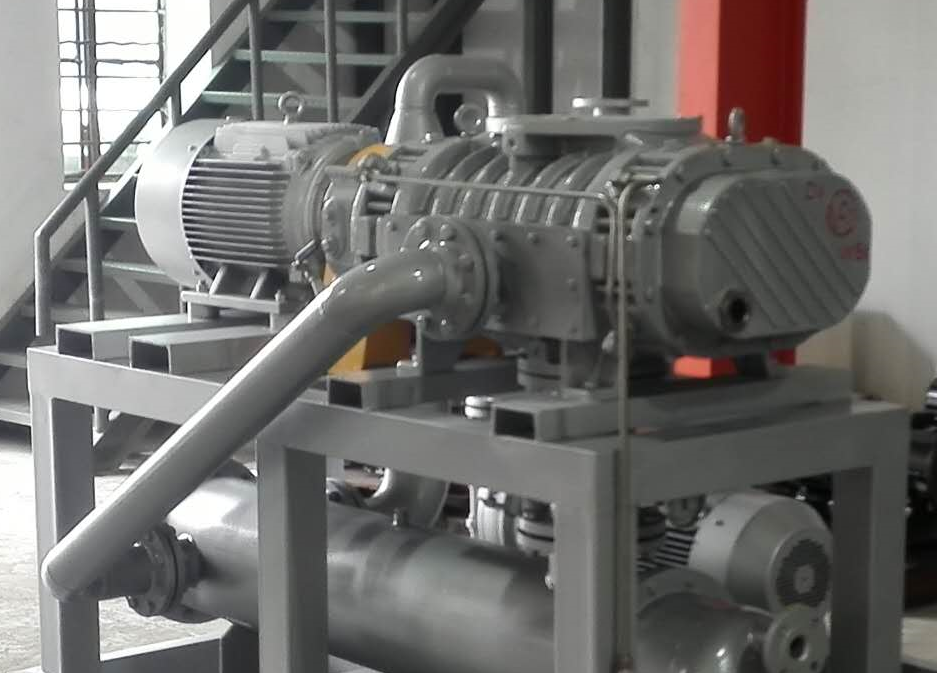

※ 可与前级泵串联组成机组，节能效果显著。与普通罗茨泵相比，因可高压差工作，可适当减小前级泵而达到节能效果。
※ 适用范围宽，因而效地解决了普通罗茨真空泵因压差过大、前级泵真空度差而造成的过载、过热现象；
※ 可在更高的入口压力下工作，理论上可以在入口为大气压力的状况下工作；
※ 电机功率不确定，可根据工艺条件计算实际工作时的最大压差从而确定所需的电机功率。

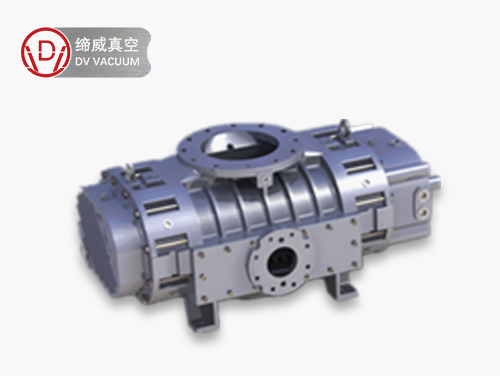

DVQB气冷罗茨真空泵的结构特点：
※ 机械轴封确保了较长寿命和较高工作性能
※ 精密的同步斜齿轮 确保静音及可靠运行,驱动端安装减少了扭矩负荷。
※ 可选用五点机械密封，密封可实现无泄露。
※ 水冷端盖，直接降低密封件的温度，延长密封件使用寿命。
※ 转子与轴一体铸造, 大尺寸的轴降低了叶轮损坏的风险。
※ 独特的三叶转子设计可将振动及噪音降到最低
型号 | 抽速 | 转速 | 配用电机 | 进气口尺寸 | 排气口尺寸 | 泵头重量 |
DVQB-1100 | 1100 m3/h | 2900 r/min | 4~30 kW | DIN 125 | DIN 125 | 250 Kg |
DVQB-2200 | 2200 m3/h | 1450 r/min | 7.5~75 kW | DIN 250 | DIN 150 | 660 Kg |
DVQB-3200 | 3200 m3/h | 1450 r/min | 11~90 kW | DIN 300 | DIN 200 | 1100 Kg |
DVQB-4500 | 4500 m3/h | 1450 r/min | 11~132 kW | DIN 350 | DIN 250 | 1400 Kg |
DVQB-9000 | 9000 m3/h | 980 r/min | 22~250 kW | DIN 350 | DIN 250 | 2200 Kg |
DVQB-13500 | 13500 m3/h | 1450 r/min | 30~250 kW | DIN 350 | DIN 250 | 2200 Kg |
DVQB-18000 | 18000 m3/h | 1450 r/min | 37~250 kW | DIN 400 | DIN 300 | 2800 Kg |
