概 述

      DVBS罗茨螺杆真空机组,是以DVB罗茨真空泵为主泵,以DVS干式螺杆真空泵为前级真空泵的成套真空获得设备。螺杆真空泵可以直接排出口为大气压，而罗茨真空泵则不行，螺杆泵串联了一级或是两级罗茨真空泵后可以获得更高的抽速及极限真空度。罗茨螺杆真空机组比单台的螺杆真空泵更适合于在较高真空下工作，通过串联大抽速的罗茨真空泵，成倍增大机组抽速，同时具有较好的节能效果。比选用单台螺杆真空泵更节能且机组能够达到更高的极限真空。用户可需根据不同的使用要求来正确选择螺杆真空泵和罗茨真空泵间的级比。

      DVBS罗茨螺杆真空机组由于它采用了干式螺杆真空泵作为前级真空泵，因而特别适用于一些高蒸汽压的介质如二氯甲烷、丙酮,MEK等以汽相通过泵体排出二没有污水排放，以及有一定腐蚀性和可凝性气体的工业流程中。例如像，干燥、蒸馏、化学合成、分离、提纯、清洗等工艺均可采用这类真空机组。

工作原理及结构特点

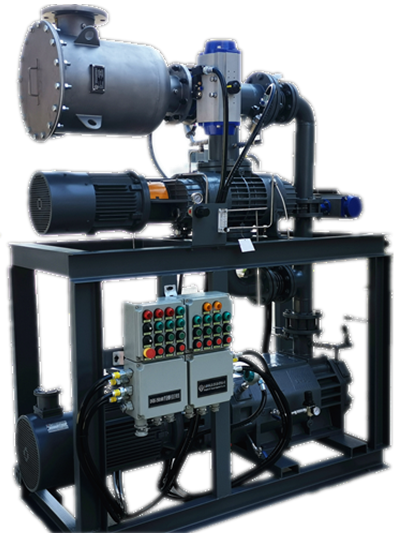

       在“概述”中已提到DVBS型罗茨真空泵水环泵机组是由一台或二台罗茨真空泵与一台螺杆真空泵串联而成,具体结构如下图，其中螺杆泵叫前级泵，与被抽系统直接相连的罗茨真空泵叫主泵，与前级泵和主泵相连的罗茨真空泵叫中间泵。由于罗茨真空泵必须在一定允许的入口压力下才能启动，因而在罗茨真空泵出口处须配备前级泵作为预抽,对于三级机组而言,主泵的前级泵是中间泵，而中间泵的前级泵即为螺杆真空泵，对于二级机组而言，主泵的前级泵即为螺杆真空泵。各级真空泵之间的抽速比(后级泵与前级泵的抽速比)要符合一定比例，前级螺杆真空泵抽气能力的不足会使罗茨真空泵过热和过载。
　由于主泵及前级泵均采用了干式真空泵，因此JZJLG系列罗茨螺杆干泵真空机组具有以下主要特点：
l  泵腔内无油，对被抽系统无污染，可获得洁净真空。
l  泵腔内无油，非常容易实现对溶剂的回收。
l  罗茨泵泵腔，螺杆泵泵腔防腐涂层处理，可抽除水蒸汽、溶剂气体及多种腐蚀性介质。
l  因工作过程中无废油、废水的排放，对环境无污染。
l  对冷却水的要求较低，对于泵的冷却，普通的循环水即可满足要求，且冷却水量较小。
该机组主泵采用了本公司自行研发的DVS系列罗茨真空泵,在抽除大量水蒸汽及各类溶剂的工艺中泵油不易乳化。
前级泵采用了本公司自行研发的DVS系列螺杆真空泵，运行稳定可靠，由于在泵腔及齿轮油箱之间采用了机械密封，在不充入氮气保护的情况下仍然可以稳定工作。

罗茨螺杆真空机组典型应用：

罗茨螺杆真空机组属于真空度高，工作真空范围宽，抽气效率高，过流部分能进行防腐处理，属于干式无油真空获得设备。适用范围广，能广泛应用于医药、化工、航空航天、电子、新能源、冶金等各种行业中。也可用于电力行业的真空浸漆、真空干燥工艺中，还是真空冶炼、真空热处理、真空抽滤、空间模拟实验等工艺的理想配套真空设备。机组适用于化工、制药行业的高真空蒸馏、干燥、脱水结晶等含有大量冷凝蒸汽及少量粉尘的工艺场合中。

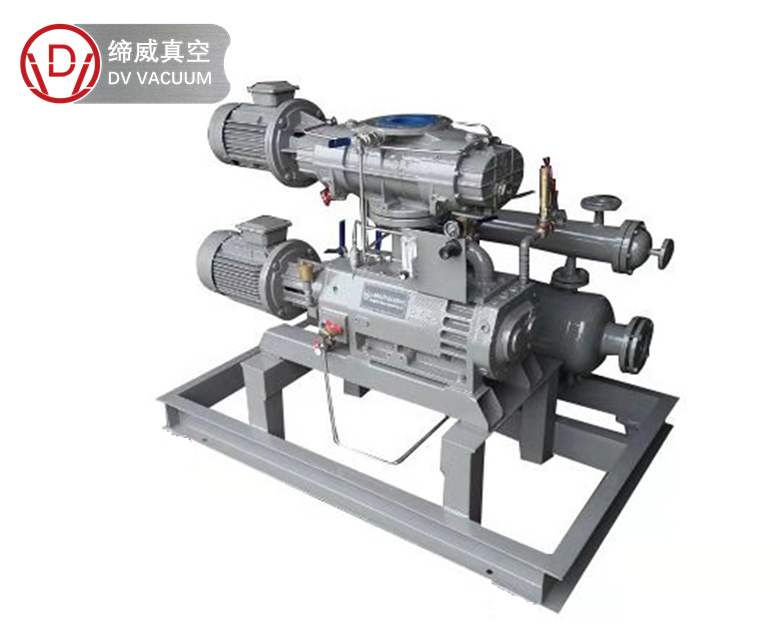

DVBS罗茨螺杆真空机组的一般组成

可选的系统附件:

* 前置冷凝器、缓冲罐

* 前置真空过滤器

* 真空度控制变频调节系统

* 罗茨泵旁通管道及阀门

* 溶剂清洗罐

* 冷却水温度、压力、流量监控

* 氮气吹扫流量、压力监控

* 后置冷凝回收装置
